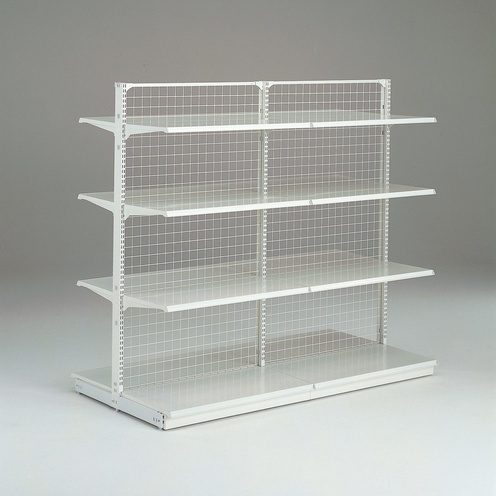

- Sシリーズ（S8タイプ）
- システム什器
基本情報
| タイプ | S8 | |
|---|---|---|
| ① | 支柱 | 80 |
| ② | 高さ | 1200 1350 1500 1650 1800 2100 2400 |
| ③ | ベース | 380（H寸） 480（K寸） 630（N寸） ☆780（Q寸） ☆930（T寸） |
| ④ | ステージ高さ | 110 |
| ⑤ | ステージから棚 | 90 |
| 棚間隔⑥ |
3爪ブラケット | 100 |
| 4爪ブラケット | 125 | |
| 棚の前出しピッチ | 25 | |
| 棚の取付けピッチ | 25 | |
☆は受注生産品です

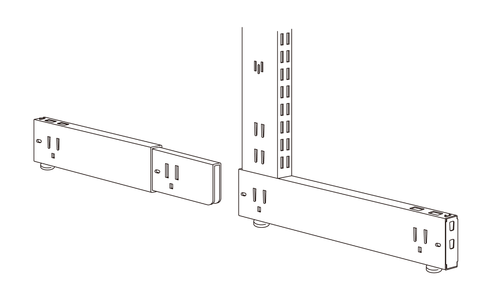

ベースの特徴
Sシリーズは支柱パイプとベースパイプが溶接された堅牢な構造で、ジョイントベースで両面什器の設定を可能にした、安全性や品質に優れた信頼性のある製品です。

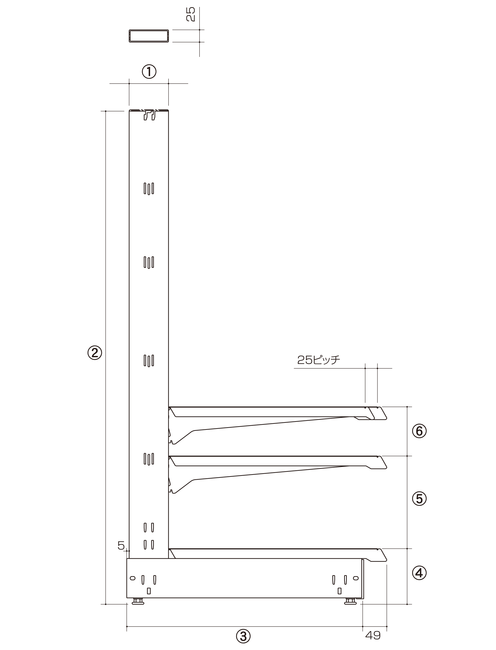

什器の断面図

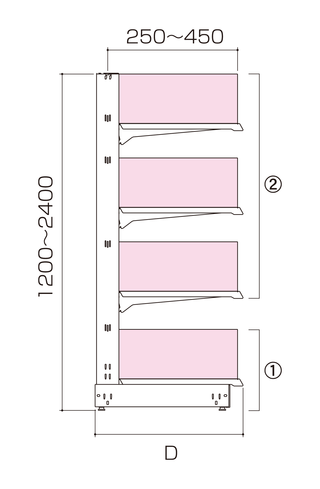

積載荷重性能（等分布荷重による）
全体積載荷重
②棚合計積載荷重（単位：kg）
| 柱タイプ | S8 |
|---|---|
| 棚合計 |
300 |
注）棚板の奥行が大きくなると棚合計積載荷重は小さくなります。
①ステージ積載荷重（単位：kg）
| ステージタイプ | H110 |
|---|---|
| ステージ合計 | 250 |
注）ステージの奥行が大きくなると積載荷重は小さくなります。
棚板積載荷重
ガードレール付きスチール棚（単位：kg）
| 奥行 | 間口900以下 | 間口1200 | ||
|---|---|---|---|---|
| 3爪2段ブラケット | 4爪2段ブラケット | 3爪2段ブラケット | 4爪2段ブラケット | |
| 200以下 | 50 | − | 50 | − |
| 250 | 110 | 110 | 100 | 100 |
| 300 |
110 | 110 | 100 | 110 |
| 350 |
80 | 110 | 80 | 110 |
| 400 | 80 | 110 | 80 | 110 |
| 450 |
80 | 110 | 80 | 100 |
| 500 |
− |
100 | − | 90 |

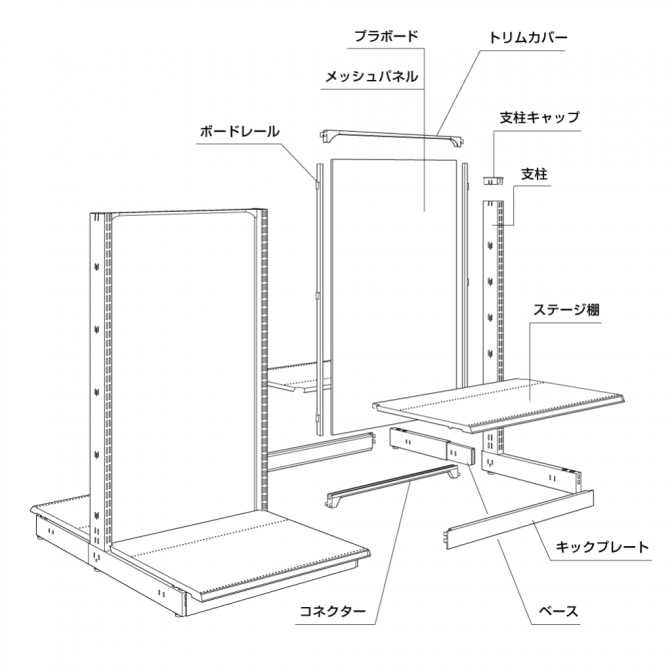

本体構成部品
※柱の途中にトリムカバーを取付けたり、支柱をカットしてトリムカバーを取付ける際には、専用トリムカバーをご注文ください。
トリムカバー
| W600 | W750 | W900 | W1200 |
|---|---|---|---|
| ES-TCS1 | ES-TCS2 | ES-TCS3 | ES-TCS4 |
プラボード
| H | W600 | W750 | W900 | W1200 |
|---|---|---|---|---|
| 1200 | EO-BVG112 | EO-BVG212 | EO-BVG312 | EO-BVG412 |
| 1350 | EO-BVG113 | EO-BVG213 | EO-BVG313 | EO-BVG413 |
| 1500 | EO-BVG115 | EO-BVG215 | EO-BVG315 | EO-BVG415 |
| 1650 | EO-BVG116 | EO-BVG216 | EO-BVG316 | EO-BVG416 |
| 1800 | EO-BVG118 | EO-BVG218 | EO-BVG318 | EO-BVG418 |
| 2100 | EO-BVG121 | EO-BVG221 | EO-BVG321 | EO-BVG421 |
| 2400 | EO-BVG124 | EO-BVG224 | EO-BVG324 | EO-BVG424 |
メッシュパネル
| H | W600 | W750 | W900 | W1200 |
|---|---|---|---|---|
| 1200 | SO-BMG112 | SO-BMG212 | SO-BMG312 | SO-BMG412 |
| 1350 | SO-BMG113 | SO-BMG213 | SO-BMG313 | SO-BMG413 |
| 1500 | SO-BMG115 | SO-BMG215 | SO-BMG315 | SO-BMG415 |
| 1650 | SO-BMG116 | SO-BMG216 | SO-BMG316 | SO-BMG416 |
| 1800 | SO-BMG118 | SO-BMG218 | SO-BMG318 | SO-BMG418 |
| 2100 | SO-BMG121 | SO-BMG221 | SO-BMG321 | SO-BMG421 |
| 2400 | SO-BMG124 | SO-BMG224 | SO-BMG324 | SO-BMG424 |

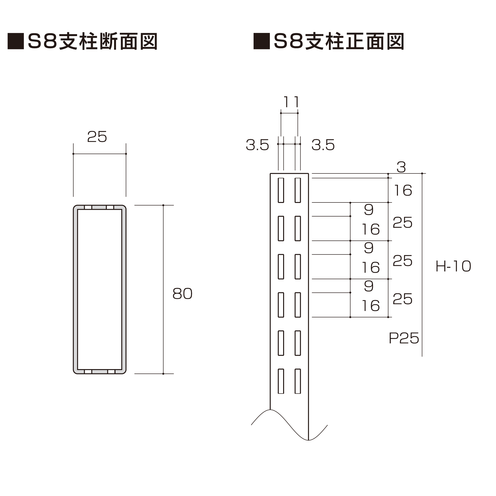

支柱 S8(25×80)
| H | D350 | D450 | D600 |
|---|---|---|---|
| 1200 | SS-PS3512 | SS-PS4512 | − |
| 1350 | SS-PS3513 | SS-PS4513 | SS-PS6013 |
| 1500 | SS-PS3515 | SS-PS4515 | SS-PS6015 |
| 1650 | SS-PS3516 | SS-PS4516 | SS-PS6016 |
| 1800 | SS-PS3518 | SS-PS4518 | SS-PS6018 |
| 2100 | − | SS-PS4521 | SS-PS6021 |
| 2400 | − | SS-PS4524 | SS-PS6024 |
支柱キャップ
| 品番 |
|---|
| SS-PSCPW |
ステージ棚
| D | W600 | W750 | W900 | W1200 |
|---|---|---|---|---|
| 350 | ES-SR135 | ES-SR235 | ES-SR335 | ES-SR435 |
| 450 | ES-SR145 | ES-SR245 | ES-SR345 | ES-SR445 |
| 600 | ES-SR160 | ES-SR260 | ES-SR360 | ES-SR460 |
| 750 | ES-SR175 | ES-SR275 | ES-SR375 | ES-SR475 |
| 900 | ES-SR190 | ES-SR290 | ES-SR390 | ES-SR490 |
キックプレート
| H | W600 | W750 | W900 | W1200 |
|---|---|---|---|---|
| 110 | SS-KPS1 | SS-KPS2 | SS-KPS3 | SS-KPS4 |
ベース
| D | 両面用 | ジョイント用 |
|---|---|---|
| 150 | − | S8S-JBS15 |
| 300 | − | S8S-JBS30 |
| 350 | SS-JBS35 | − |
| 450 | SS-JBS45 | − |
| 600 | SS-JBS60 | − |

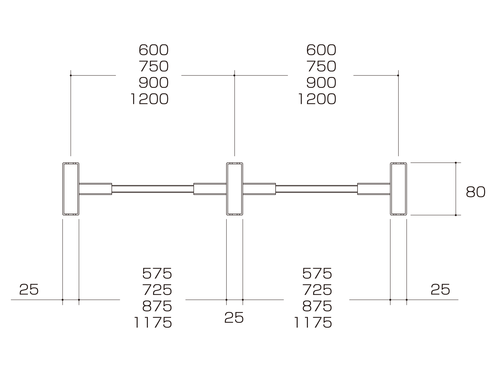

コネクター
| W600 | W750 | W900 | W1200 |
|---|---|---|---|
| SS-CTS1 | SS-CTS2 | SS-CTS3 | SS-CTS4 |

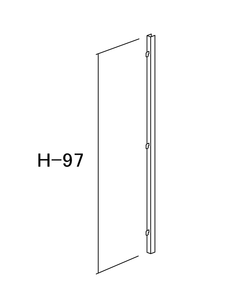

ボードレール
| H | 品番 |
|---|---|
| 1200 | SS-GRS12 |
| 1350 | SS-GRS13 |
| 1500 | SS-GRS15 |
| 1650 | SS-GRS16 |
| 1800 | SS-GRS18 |
| 2100 | SS-GRS21 |
| 2400 | SS-GRS24 |
