- Nシリーズ
- システム什器

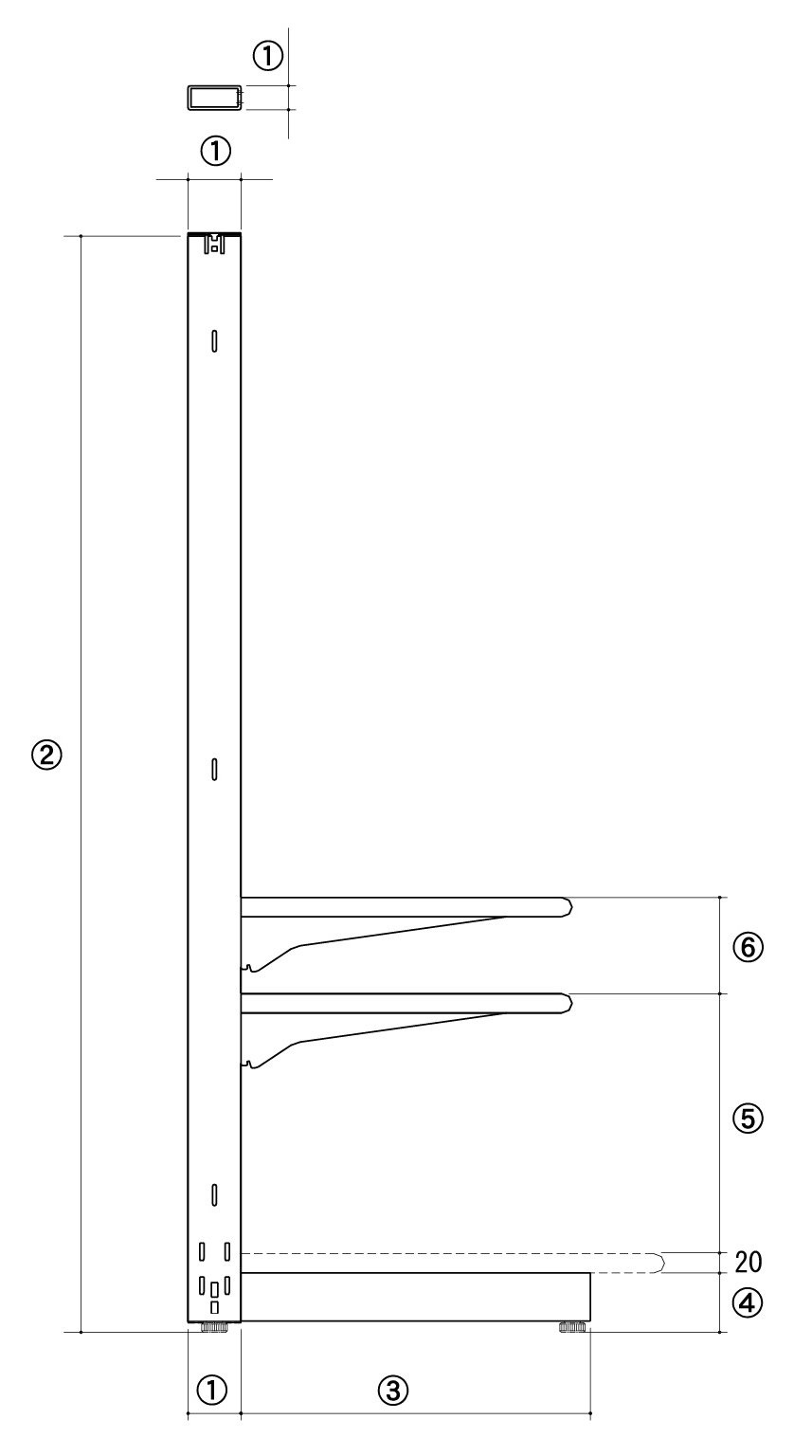

基本情報
| タイプ | NF | |
|---|---|---|
| ① | 支柱 | 50×25 |
| ② | 高さ | 1200 1350 1500 1650 1800 |
| ③ | ベース | 330 |
| ④ | ベース高さ | 60 |
| ⑤ | ステージから棚 | 95 |
| 棚間隔⑥ | 3爪ブラケット | 100 |
| 4爪ブラケット | 125 | |
| 棚の前出しピッチ | 25 | |
| 棚の取付けピッチ | 25 | |

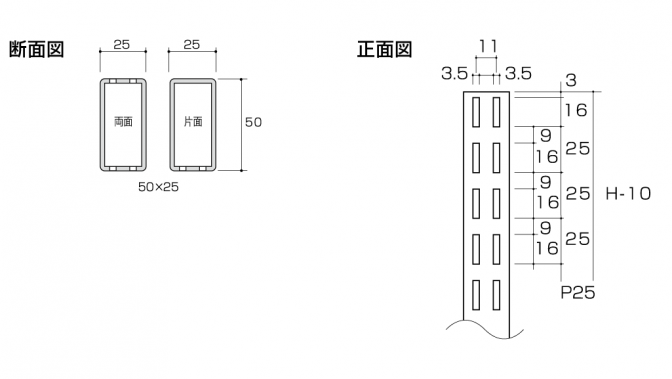

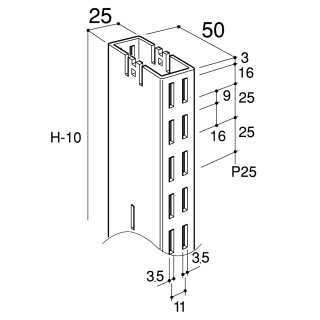

N支柱詳細図

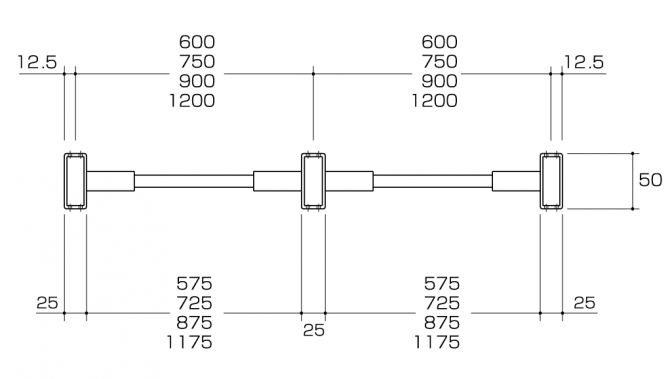

什器の断面図

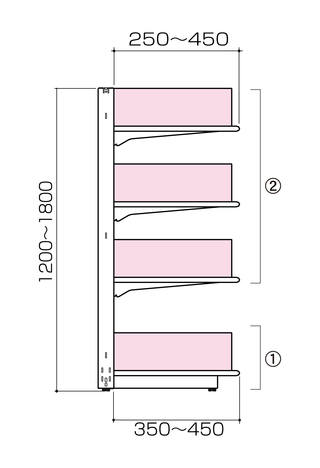

積載荷重性能（等分布荷重による）
全体積載荷重
②棚合計積載荷重（単位：kg）
| 柱タイプ | NF |
|---|---|
| 合計積載荷重 | 120 |
注）棚板の奥行が大きくなると棚合計積載荷重は小さくなります。
①ステージ積載荷重（単位：kg）
| ステージ高さ | H20 |
|---|---|
| 積載荷重 | 200 |
注）ステージの奥行が大きくなると積載荷重は小さくなります。
棚板積載荷重
R付棚・直角棚・溝付棚セット（単位：kg）
| 奥行 | 間口900以下 | 間口1200 | ||
|---|---|---|---|---|
| スリムブラケット | 3爪2段ブラケット | スリムブラケット | 3爪2段ブラケット | |
| 250 | 40 | 70 | 30 | 60 |
| 300 |
40 | 70 | 30 | 60 |
| 350 |
40 | 70 | 30 | 60 |
| 400 | − | 60 | − | 50 |
| 450 |
− | 60 | − | 50 |

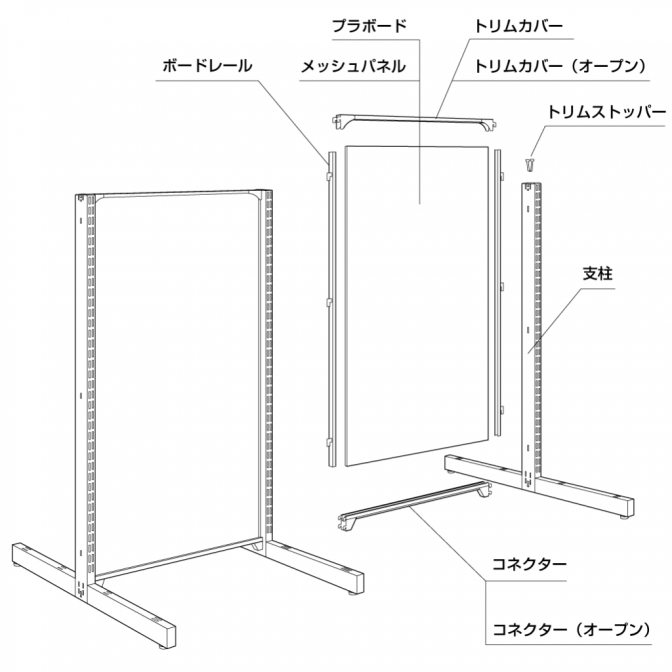

本体構成部品
トリムカバー
| W600 | W750 | W900 | W1200 |
|---|---|---|---|
| ES-TCS1 | ES-TCS2 | ES-TCS3 | ES-TCS4 |
トリムカバー(オープン)
| W600 | W750 | W900 | W1200 |
|---|---|---|---|
| SS-TC1 | SS-TC2 | SS-TC3 | SS-TC4 |
トリムストッパー
| 品番 |
|---|
| NS-TCSTW |

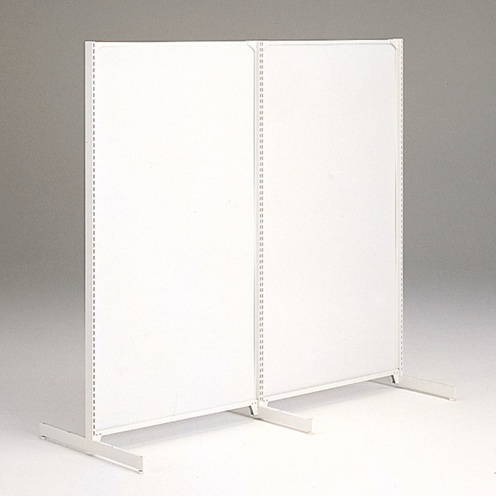

プラボード
| H | W600 | W750 | W900 | W1200 |
|---|---|---|---|---|
| 1200 | EO-BVG112 | EO-BVG212 | EO-BVG312 | EO-BVG412 |
| 1350 | EO-BVG113 | EO-BVG213 | EO-BVG313 | EO-BVG413 |
| 1500 | EO-BVG115 | EO-BVG215 | EO-BVG315 | EO-BVG415 |
| 1650 | EO-BVG116 | EO-BVG216 | EO-BVG316 | EO-BVG416 |
| 1800 | EO-BVG118 | EO-BVG218 | EO-BVG318 | EO-BVG418 |

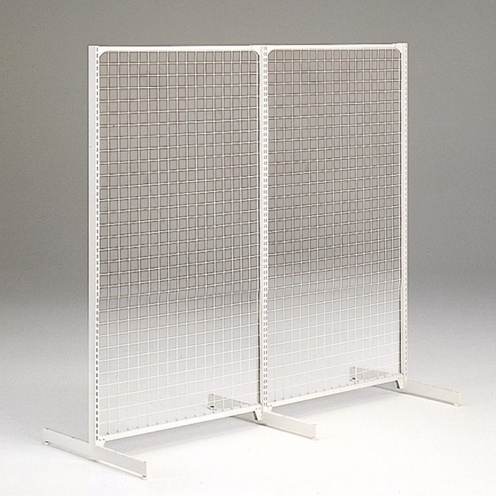

メッシュパネル
| H | W600 | W750 | W900 | W1200 |
|---|---|---|---|---|
| 1200 | SO-BMG112 | SO-BMG212 | SO-BMG312 | SO-BMG412 |
| 1350 | SO-BMG113 | SO-BMG213 | SO-BMG313 | SO-BMG413 |
| 1500 | SO-BMG115 | SO-BMG215 | SO-BMG315 | SO-BMG415 |
| 1650 | SO-BMG116 | SO-BMG216 | SO-BMG316 | SO-BMG416 |
| 1800 | SO-BMG118 | SO-BMG218 | SO-BMG318 | SO-BMG418 |
支柱（25×50）
| H | 両面（D710） | 片面（D380） |
|---|---|---|
| 1200 | NS-PTW12 | NS-PLW12 |
| 1350 | NS-PTW13 | NS-PLW13 |
| 1500 | NS-PTW15 | NS-PLW15 |
| 1650 | NS-PTW16 | NS-PLW16 |
| 1800 | NS-PTW18 | NS-PLW18 |
コネクター
| W600 | W750 | W900 | W1200 |
|---|---|---|---|
| ES-CTS1 | ES-CTS2 | ES-CTS3 | ES-CTS4 |
コネクター（オープン）
| W600 | W750 | W900 | W1200 |
|---|---|---|---|
| SS-CT1 | SS-CT2 | SS-CT3 | SS-CT4 |
支柱（50×25）
| H | 両面支柱 | 片面支柱 |
|---|---|---|
| 1200 | NS-PTW12 | NS-PLW12 |
| 1350 | NS-PTW13 | NS-PLW13 |
| 1500 | NS-PTW15 | NS-PLW15 |
| 1650 | NS-PTW16 | NS-PLW16 |
| 1800 | NS-PTW18 | NS-PLW18 |
ボードレール
| H | 品番 |
|---|---|
| 1200 | ES-GRS12 |
| 1350 | ES-GRS13 |
| 1500 | ES-GRS15 |
| 1650 | ES-GRS16 |
| 1800 | ES-GRS18 |
