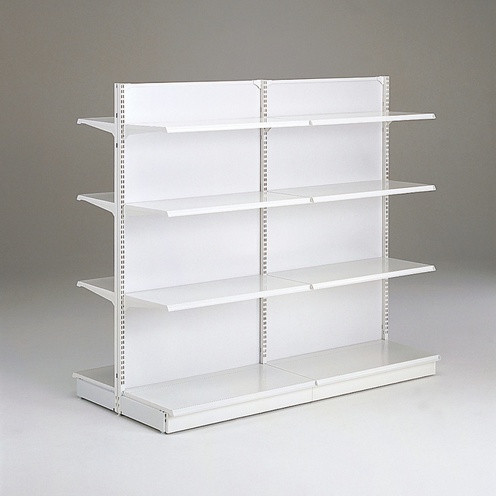

- Eシリーズ（E6・E7タイプ）
- システム什器

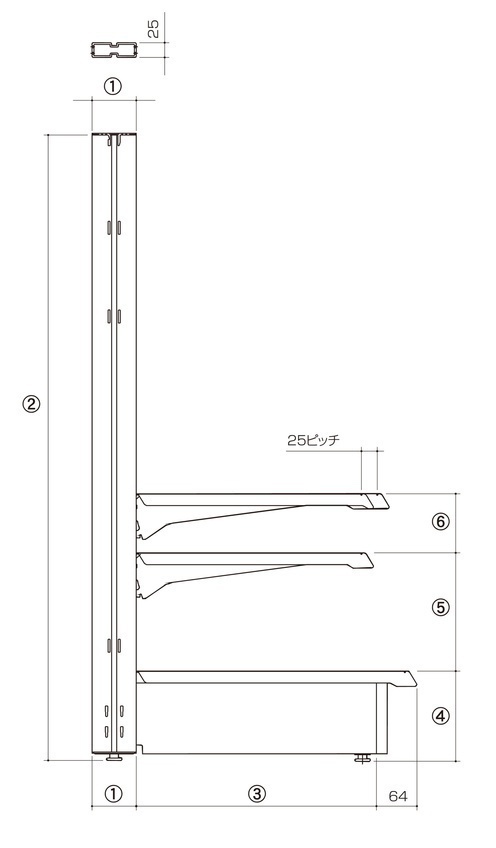

基本情報
| タイプ | E6 | E7 | |
|---|---|---|---|
| ① | 支柱 | 60 | 70 |
| ② | 高さ | 1200 1350 1500 1650 1800 2100 2400 ☆2700 ☆3000 |
|
| ③ | ベース | 230（F寸） 280（H寸） 330（J寸） 380（K寸） 430（L寸） 480（M寸） 530（N寸） ☆680（Q寸） ☆830（T寸） |
|
| ④ | ステージ高さ | 120 150 |
|
| ステージから棚⑤ | 120H | 105 | |
| 150H | 100 | ||
| 棚間隔⑥ |
3爪ブラケット | 100 | |
| 4爪ブラケット | 125 | ||
| 棚の前出しピッチ | 25 | ||
| 棚の取付けピッチ | 25 | ||
☆は受注生産品です

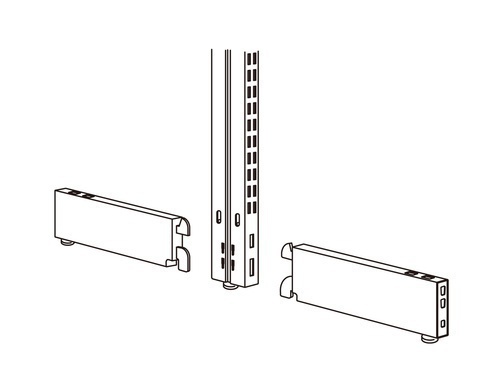

ベースの特徴
Eシリーズは当社独自の脱着ベース機構を採用。ベース奥行変更やベース高さ変更が容易にでき安全性や品質に優れた信頼性のある製品です。

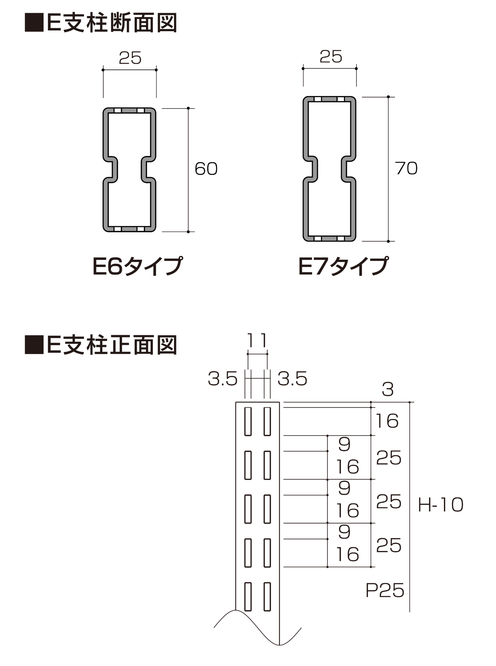

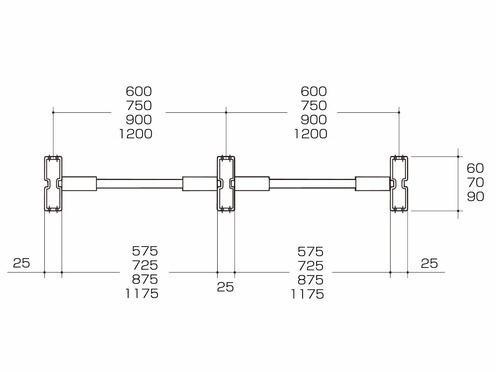

什器断面

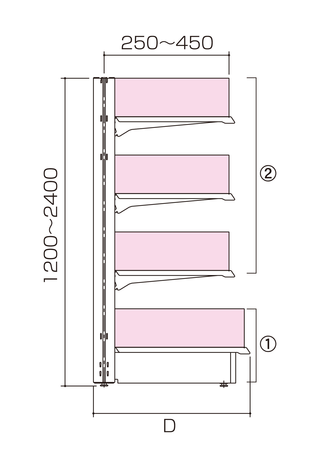

積載荷重性能（等分布荷重による）
全体積載荷重
②棚合計積載荷重（単位：kg）
| 棚タイプ | E6 | E7 |
|---|---|---|
| 棚合計 |
200 |
250 |
注）棚板の奥行が大きくなると棚合計積載荷重は小さくなります。
①ステージ積載荷重（単位：kg）
| ステージタイプ | H150 | H120 |
|---|---|---|
| ステージ棚 | 250 | 200 |
注）ステージの奥行が大きくなると積載荷重は小さくなります。
棚板積載荷重
カードレール付きスチール棚（単位：kg）
| 奥行 | 間口900以下 |
間口1200 | ||
|---|---|---|---|---|
| 3爪2段ブラケット | 4爪2段ブラケット | 3爪2段ブラケット | 4爪2段ブラケット | |
| 200以下 | 50 | − | 50 | − |
| 250 | 110 | 110 | 100 | 100 |
| 300 | 110 | 110 | 100 | 110 |
| 350 |
80 | 110 | 80 | 110 |
| 400 |
80 | 110 | 80 | 110 |
| 450 |
80 | 110 | 80 | 100 |
| 500 | − |
100 | − | 90 |

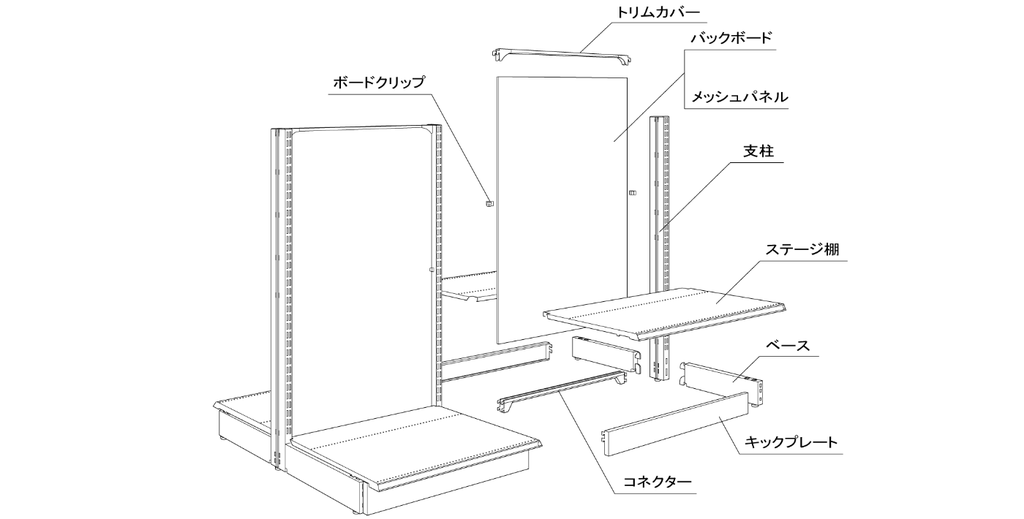

本体構成部品
トリムカバー
| W600 | W750 | W900 | W1200 |
|---|---|---|---|
| ES-TCS1 | ES-TCS2 | ES-TCS3 | ES-TCS4 |
プラボード
| H | W600 | W750 | W900 | W1200 |
|---|---|---|---|---|
| 1200 | EO-BVN112 | EO-BVN212 | EO-BVN312 | EO-BVN412 |
| 1350 | EO-BVN113 | EO-BVN213 | EO-BVN313 | EO-BVN413 |
| 1500 | EO-BVN115 | EO-BVN215 | EO-BVN315 | EO-BVN415 |
| 1650 | EO-BVN116 | EO-BVN216 | EO-BVN316 | EO-BVN416 |
| 1800 | EO-BVN118 | EO-BVN218 | EO-BVN318 | EO-BVN418 |
| 2100 | EO-BVN121 | EO-BVN221 | EO-BVN321 | EO-BVN421 |
| 2400 | EO-BVN124 | EO-BVN224 | EO-BVN324 | EO-BVN424 |
メッシュパネル
| H | W600 | W750 | W900 | W1200 |
|---|---|---|---|---|
| 1200 | EO-BMN112 | EO-BMN212 | EO-BMN312 | EO-BMN412 |
| 1350 | EO-BMN113 | EO-BMN213 | EO-BMN313 | EO-BMN413 |
| 1500 | EO-BMN115 | EO-BMN215 | EO-BMN315 | EO-BMN415 |
| 1650 | EO-BMN116 | EO-BMN216 | EO-BMN316 | EO-BMN416 |
| 1800 | EO-BMN118 | EO-BMN218 | EO-BMN318 | EO-BMN418 |
| 2100 | EO-BMN121 | EO-BMN221 | EO-BMN321 | EO-BMN421 |
| 2400 | EO-BMN124 | EO-BMN224 | EO-BMN324 | EO-BMN424 |

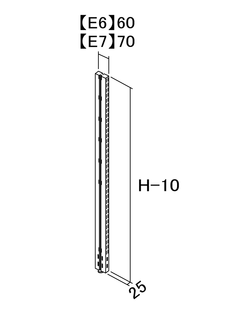

支柱
| H | E6（25×60） | E7（25×70） |
|---|---|---|
| 1200 | E6S-PS12 | ES-PS12 |
| 1350 | E6S-PS13 | ES-PS13 |
| 1500 | E6S-PS15 | ES-PS15 |
| 1650 | E6S-PS16 | ES-PS16 |
| 1800 | E6S-PS18 | ES-PS18 |
| 2100 | E6S-PS21 | ES-PS21 |
| 2400 | − | ES-PS24 |
ステージ棚
| D | W600 | W750 | W900 | W1200 |
|---|---|---|---|---|
| 300 | ES-SR130 | ES-SR230 | ES-SR330 | ES-SR430 |
| 350 | ES-SR135 | ES-SR235 | ES-SR335 | ES-SR435 |
| 400 | ES-SR140 | ES-SR240 | ES-SR340 | ES-SR440 |
| 450 | ES-SR145 | ES-SR245 | ES-SR345 | ES-SR445 |
| 500 | ES-SR150 | ES-SR250 | ES-SR350 | ES-SR450 |
| 550 | ES-SR155 | ES-SR255 | ES-SR355 | ES-SR455 |
| 600 | ES-SR160 | ES-SR260 | ES-SR360 | ES-SR460 |
| 750 | ES-SR175 | ES-SR275 | ES-SR375 | ES-SR475 |
| 900 | ES-SR190 | ES-SR290 | ES-SR390 | ES-SR490 |
ベース
| D | 標準ベース | ローベース |
|---|---|---|
| 300 | ES-BS30 | ES-BSM30R/L |
| 350 | ES-BS35 | ES-BSM35R/L |
| 400 | ES-BS40 | ES-BSM40R/L |
| 450 | ES-BS45 | ES-BSM45R/L |
| 500 | ES-BS50 | ES-BSM50R/L |
| 550 | ES-BS55 | ES-BSM55R/L |
| 600 | ES-BS60 | ES-BSM60R/L |
| 750 | ES-BS75 | ー |
| 900 | ES-BS90 | ー |
キックプレート
| H | W600 | W750 | W900 | W1200 |
|---|---|---|---|---|
| 標準ベース | ES-KPS1 | ES-KPS2 | ES-KPS3 | ES-KPS4 |
| ローベース | ES-KL1 | ES-KL2 | ES-KL3 | ES-KL4 |
コネクター
| W600 | W750 | W900 | W1200 |
|---|---|---|---|
| ES-CTS1 | ES-CTS2 | ES-CTS3 | ES-CTS4 |
ボードクリップ
| EO-HLCP |
- メッシュパネル仕様では使用しません
