Sシリーズ 中量用パワーラック

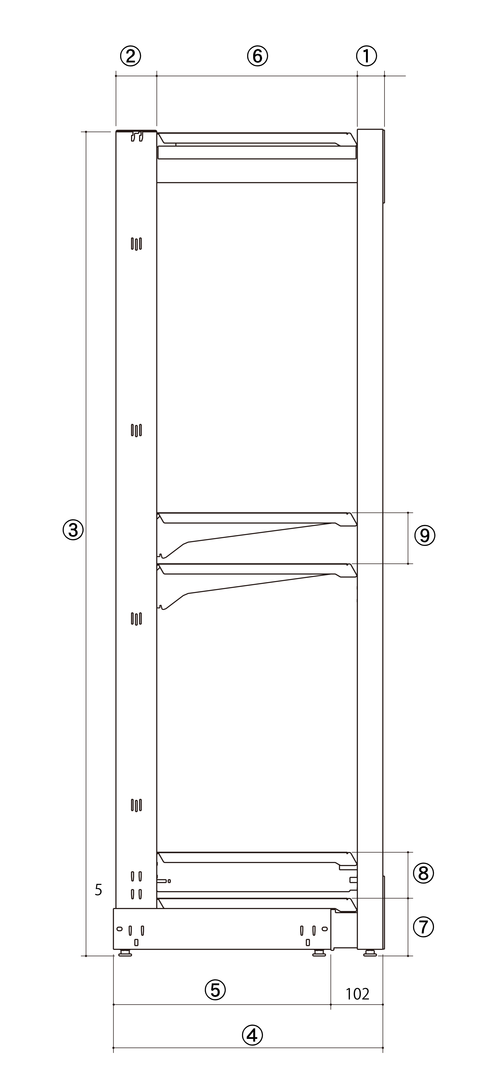

| タイプ | S8 |
|
|---|---|---|
| ① | パワー支柱 |
50 |
| ② | 支柱 | 80×25 |
| ③ | 高さ | 2400 3000 |
| ④ | 総奥行 | 580（K寸） 730（N寸） ☆880（Q寸） ☆1030（T寸） |
| ⑤ | ベース | 478（K寸） 628（N寸） ☆778（Q寸） ☆928（T寸） |
| ⑥ |
柱間内寸 | 445（K寸） 595（N寸） ☆745（Q寸） ☆895（T寸） |
| ⑦ | ステージ棚高 | 110 |
| 棚間隔⑧ | ステージ棚上部 | 90 |
| 棚間隔⑨ | スチール棚 | 100 |
| 棚の取付けピッチ | 25 | |
☆は受注生産品です

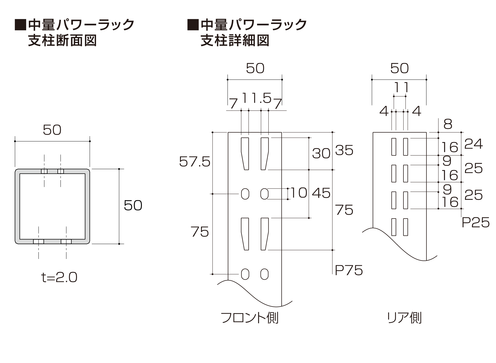

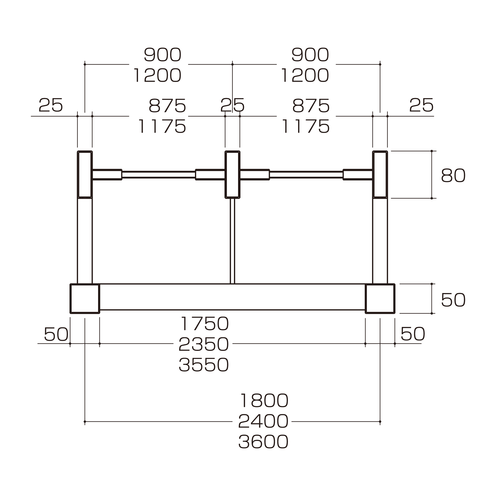

什器の断面図

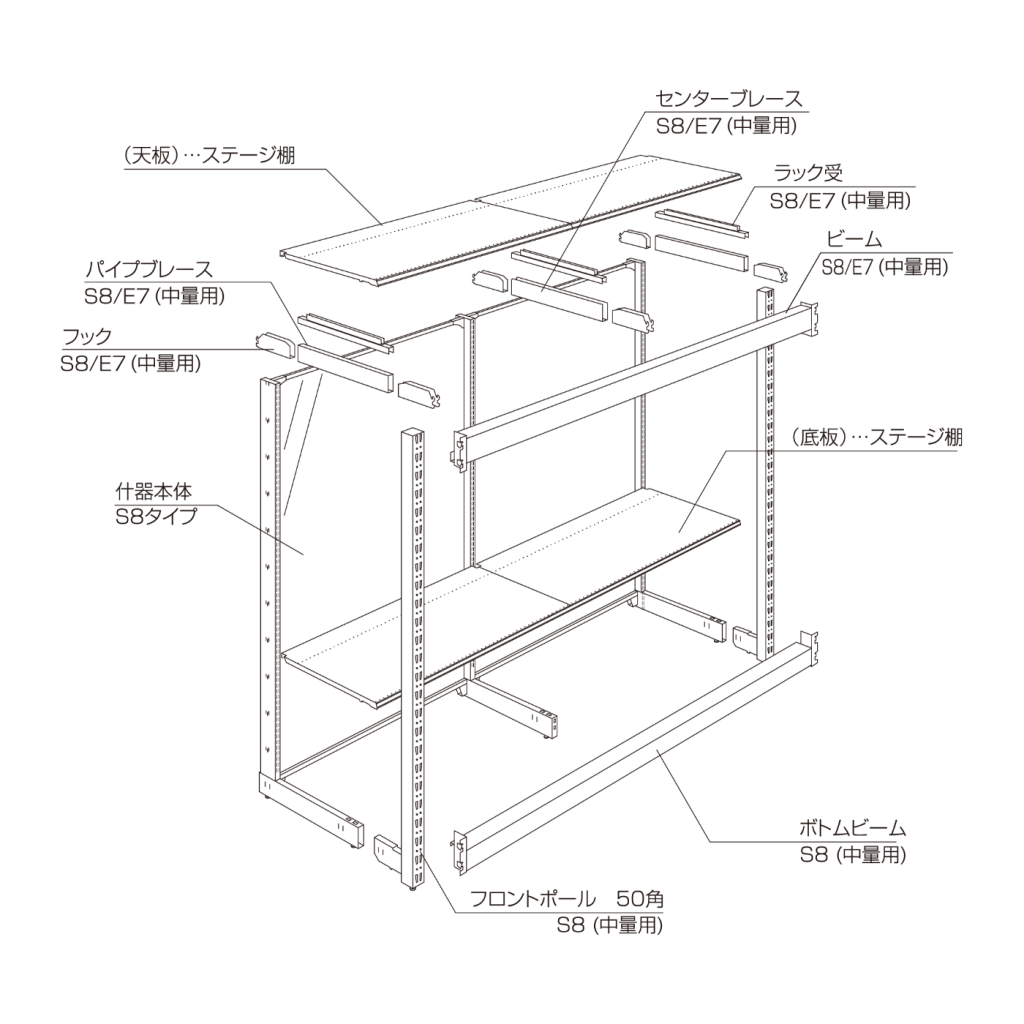

本体構成部品
